LFYLangCompiler报告

1. 编译器整体架构设计及总体情况

目前LLVM比较火,因此就直接用了LLVM,还能顺便学一波LLVM Pass

前端

整体采用go语言实现,前端使用lex+goyacc,生成ast,然后手工将ast翻译成LLVM IR。

后端

后端直接使用LLVM套件llc将LLVM IR编译为机器码。

总代码规模

编译器代码总共2716行,前端LLVM Pass优化代码未计入。

开发环境及工具使用

IDE使用GoLand+XCode,主要采用Go+C语言实现
工具使用lex+goyacc

优化

  • 前端Pass
    • SSA
    • 死代码删除
    • inline转换
  • 尾调用优化(依赖本身的Pass)

数据流分析、基本块获取使用LLVM API,

2. 文法定义

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
<program>::={<statement>}

// 语句
<statement>::={<returnStatement>|<assignStatement>|<printStatement>|<declareStatement>|<block>|<whileStatement>|<funcDefineStmt>|<funCallStmt>|<assignFunCallStmt>|<ifStatement>|<scanStatement>}

// 函数定义
funcDefineStmt::=<TYPE><IDENTIFY><LPARENTHESIS><defargs><RPARENTHESIS><block>
defargs::=<TYPE><IDENTIFY>{<COMMA><TYPE><IDENTIFY>}
block::=<LBRACE><stmtList><RBRACE>
stmtList::={<statement>}
returnStatement::=<RETURN><expression><EOS>

// 函数调用
funCallStmt::=<IDENTIFY><LPARENTHESIS><callargs><RPARENTHESIS>[<EOS>]
callargs::=<expression>{<COMMA><expression>}
assignFunCallStmt::=[<refExpression>|<TYPE><IDENTIFY>]<ASSIGN><funCallStmt><EOS>

// 表达式
expression::=<binaryOrAtomExpression>
binaryOrAtomExpression::=<unaryExpression>{<ALG><unaryExpression>}
unaryExpression::=<INT_LITERAL>|<DOUBLE_LITERAL>|<refExpression>|<LPARENTHESIS><expression><RPARENTHESIS>|<CHAR_LITERAL>
refExpression::=<IDENTIFY>[<LBRACKET><expression><RBRACKET>]

// 变量声明&定义
declareStatement::<TYPE><IDENTIFY>[<assign>|<LBRACKET><INT_LITERAL><RBRACKET>]<EOS>
assign::=<ASSIGN><expression>
assignStatement::=<refExpression><assign><EOS>

// 循环语句
whileStatement::=<WHILE><expression><block>

// if
ifStatement::=<IF><expression><block>[<ELSE><block>]

// 输入&输出
scanStatement::=<SCAN><LPARENTHESIS><expression><RPARENTHESIS><EOS>
printStatement::=<PRINT><LPARENTHESIS><expression><RPARENTHESIS><EOS>

数据类型:int double char bool array
支持语句:while if return scan print call/define etc.

3. lex词法分析

词法分析部分使用lex。lex通过定义正则表达式对输入流进行匹配,将数据分隔成一个个的标记token,从而得到输入对应的具体类型。

具体的关键字列表如下:

1
2
3
4
5
6
7
8
9
10
// 变量
IDENTIFY::=[a-zA-Z][0-9a-zA-Z_]*

// 字面量
INT_LITERAL::=([-])?[0-9]+ // 匹配0/1次-号以及多次0-9数字
DOUBLE_LITERAL::=([-])?[0-9]+\.[0-9]*
CHAR_LITERAL::=\"(\\.|[^"])\" // 匹配双引号中的除双引号或者有\转义的符号

// 关键字
void char int double bool if else while print scan return

在go语言中使用lex还需要用到cgo模块,需要用go来调用c语言api,在文件lex.go中可以看到Lex方法对c中yylex等api的调用。通过对c api返回数据的分析可以返回在go语言中变量对应的类型,从而使接下来的语法分析可以使用对应的结构体等进行存储或解析。

4. goyacc语法分析

具体的文法定义开头已经给出。
goyacc是yacc的go实现,使用LALR(1)对经过lex解析过的输入流进行语法分析。因此前段解析的整体逻辑是lex.l -> lex.c -> lex.go -> grammer.y,lex.c是根据lex.l生成的,lex.go通过调用.c来返回相应逻辑到grammer.y中。grammer.y通过goyacc编译成y.go。y.go的作用其实就是语法分析。

yacc语法说明
yacc通过%%将整个语法定义分为三部分,整体结构如下:

1
2
3
4
5
6
7
8
9
10
11
12
%{
import文件
全局变量声明
%}

%%

%token/%union声明

%%

语法定义

%union中定义各种type,供之后的type、token节点指定类型。
%token定义各种词法分析中的token,比如可以通过<int>来指定类型为int。
%type指定各种语句对应的类型,用于$$返回。这里都指定为父结构体Node类型,然后在各个语句中再通过断言向下转型回之前的具体类型。

注意:goyacc测试过程中,具体语法匹配时不能出现比如”,”这种,比如把”,”在lex中返回具体的token值,在grammer中定义具体token才行。

5. 具体设计

5.1 语法树设计

整体语法树设计如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Node
Expression
RValue
IntLiteral
DoubleLiteral
CharLiteral
LValue
VariableReference
ArrayReference
Statement
CompoundStmt
WhileStmt
ScanStmt
PrintStmt
AssignStmt
...

语法树的根节点是Node interface,Node的子节点为表达式和语句。在grammer.y中,语法分析匹配到的语句规则的返回值都是Node类型结构体,这就涉及到了go中interface和struct的特性。

在c语言中,多态可以通过函数指针+结构体来实现,通过结构体包含,并将每个语句的具体函数绑定到对应结构体的函数指针来实现Node向下转型,从而实现语法树的生成。而在go语言中,并没有函数指针这一概念,因此需要使用go中的struct和interface来实现多态,并通过interface的断言和反射功能来实现向下转型。

以Statement接口举例,Stmt interface定义了一个GeneCode方法,只要实现了GeneCode方法的结构体,就可以算作实现了Stmt接口,这也是go语言中通过interface实现多态的具体应用。

1
2
3
4
type Stmt interface {
ast.Node
GeneCode()
}

以CompoundStmt的具体结构体定义举例,CompoundStmt结构体继承了Stmt也就是语句结构体,并实现了绑定到结构体的GeneCode方法,这样也就实现了Stmt接口。当生成代码时,只需要调用GeneCode方法就可以通过interface的多态调用具体语句结构体的代码生成方法。

1
2
3
4
5
6
7
8
9
10
11
12
type CompoundStmt struct {
Stmt
ChildCount int
Stmts []Stmt
NamespaceId int
}

func (c *CompoundStmt) GeneCode() {
for _, s := range c.Stmts {
s.GeneCode()
}
}

再举例Node结构体的向下转型。如下语句在grammer.y中,首先通过空匹配将CompoundStmt结构体转型为Node向上返回,然后通过go语言的断言,将$1匹配到的Node结构体通过go的断言恢复为原来的CompoundStmt结构体,这样也就实现了语法树中类型的转换。

1
2
3
4
5
6
7
8
9
10
11
program
: {
result = stmt.CreateCompoundStmt()
$$ = result
}
| program statement {
v1 := ($1).(*stmt.CompoundStmt)
v2 := ($2).(stmt.Stmt)
stmt.AddStmt(v1, v2)
}
;

5.2 符号表设计

符号表分为变量和函数符号表,具体定义如下。

1
2
3
4
5
6
7
8
9
10
11
12
type Symbol struct {
Type global.SymbolType // 变量类型
Name string // 变量名
NamespaceId int // 作用域
Size int // 数组size
}

type FuncSymbol struct {
Name string // 函数名
ReturnType global.SymbolType // 函数返回类型
ArgsType map[string]global.SymbolType // 函数参数列表,用map存
}

作用域整体采用栈实现。当语法分析检测到进入block时,就调用PushFrame()函数,将当前的FrameId加一,并创建新的Frame,这样就可以实现具体的函数或变量作用域。Frame存在Stack结构体中,同时Stack符号栈中还存有函数符号表。

1
2
3
4
5
type Stack struct {
Length int
Funcs []*FuncSymbol
Frames []*Frame
}

6. 代码生成

代码生成也是编译器前端的最后一步了,回顾一下解析的整体流程:
词法分析 -> 语法分析 -> AST -> GeneCode()
因为我们已经成功生成了AST,并且在Node interface中定义了GeneCode方法,所以我们的语句只要按照规范实现GeneCode方法,然后在最后通过遍历Stmt[]中的元素,通过多态调用对应的GeneCode()方法就可以很方便的做到代码生成。
拿变量定义的代码生成举例,通过输出alloca指令来实现declare语句生成。同时,通过go语言反射来判断Stmt.Initial是否为AssignStmt{},如果不是空的Assign结构体,就说明这是一个声明+赋初值的语句,这时就要调用assign语句的GeneCode方法。

1
2
3
4
5
6
func (d DeclareStmt) GeneCode() {
fmt.Printf("%%%s_%d = alloca %s\n", d.Variable.Name, d.Variable.NamespaceId, symbolTable.TypeName(d.Variable))
if !reflect.DeepEqual(d.Initial, AssignStmt{}) {
d.Initial.GeneCode()
}
}

7. 优化

我的编译器采用的是LLVM IR,因此整体的优化是要通过LLVM Pass来做的。这里需要查阅学习英文文档,补充很多LLVM的知识。我实现了如下的优化Pass

  • 前端Pass
    • SSA
    • 死代码删除
    • inline转换
  • 尾调用优化(依赖本身的Pass)

首先介绍LLVM Pass的概念。LLVM的架构如下,前端通过Clang等编译器生成LLVM IR,然后LLVM的优化器对IR进行前端优化,接下来通过llc将IR生成为对应平台的汇编。这里优化器就是通过Pass实现的。Pass是一种类似流水线的处理机制,通过编写一系列的Pass,使这些Pass按顺序作用于IR,来产生对IR一步步优化的效果。

Pass分为两类, 一类是分析(analysis)Pass, 负责收集信息供其它Pass使用, 辅助调试或使程序可视化; 另一类是变换(transform)Pass, 改变程序的dataflow / controlflow。 LLVM中实现了几十种优化pass, 其中许多pass运行不止一次。analysis pass存放在lib/Analysis下, transform pass存放在lib/Transforms下。

这里拿我实现的死代码删除(DCE) Pass为例。因为LLVM API非常复杂,因此只挑核心实现举例。
MyDCE Pass的设计思路是遍历函数中的所有指令集,并将指令集中对后续调用有影响的指令加入set中,将无影响的指令删除即可完成dce。首先明确Pass是作用于函数内部指令的Pass,因此需要集成Function模块,runOnFunction方法会在LLVM处理到函数时进行调用。Function中的核心判断算法是I.isTerminator() ||!I.isSafeToRemove(),他判断的条件是:如果指令是basicblock的终止符或者指令对后续调用有影响,则加入Alive中。接下来通过遍历Alive中的指令,并将指令的操作数转换为上一次操作的Instruction,这样就可以通过类似use-def chain的方式实现Alive的反向传播,从而将指令中变量use chain中的变量都加入Alive白名单中,表示该变量被使用过。最后再遍历所有指令就可以识别出改指令是不是无用的代码。

核心代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
namespace {
struct MYDCE : public FunctionPass {
...
bool runOnFunction(Function &F) override;
void getAnalysisUsage(AnalysisUsage &AU) const override {
AU.setPreservesCFG();
}};}

bool MYADCE::runOnFunction(Function &F) {
for (Instruction &I : instructions(F)) {
if (I.isTerminator() ||!I.isSafeToRemove()) {
Instruction *MyIn = &I;
std::string mystr;
raw_string_ostream stream(mystr);
stream << *MyIn;
mystr = stream.str();
Alive.insert(&I);
Worklist.push_back(&I);
}}

while (!Worklist.empty()) {
Instruction *Curr = Worklist.pop_back_val();
for (Use &OI : Curr->operands()) { // 遍历当前指令的操作数
// dyn_cast将当前指令的操作数动态转化为Instruction
if (Instruction *Inst = dyn_cast<Instruction>(OI)) {
Worklist.push_back(Inst);
}}}
...
// 遍历函数的指令集,如果指令不在Alive集中,则放入Worklist,并删除指令的所有引用
for (Instruction &I : instructions(F)) {
if (!Alive.count(&I)) {
Worklist.push_back(&I);
I.dropAllReferences();
}}
for (Instruction *I : Worklist) {
I->eraseFromParent(); // 清除
}

8. 测试

LFYLang Test

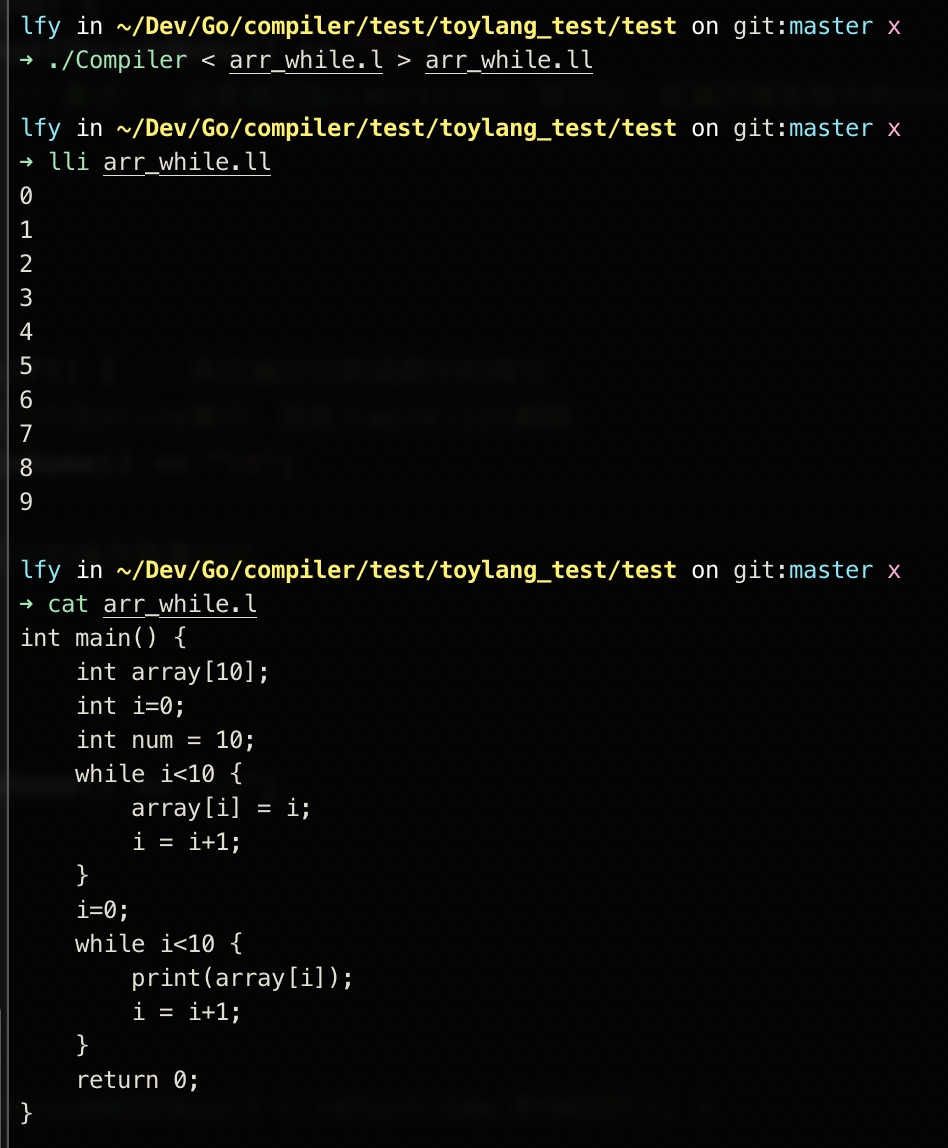

while & array

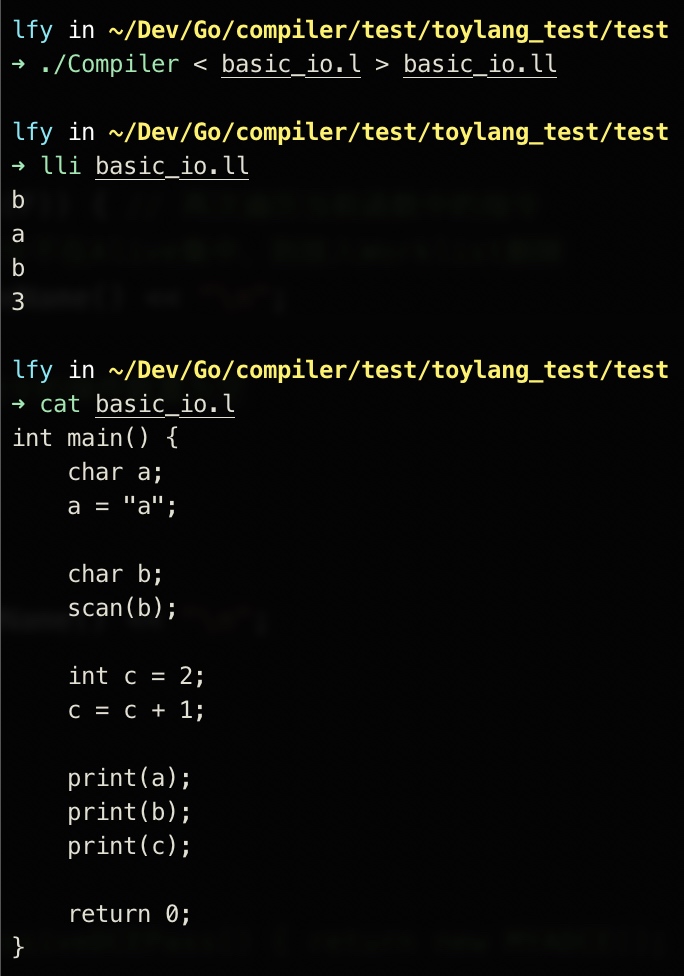

scan & print & char

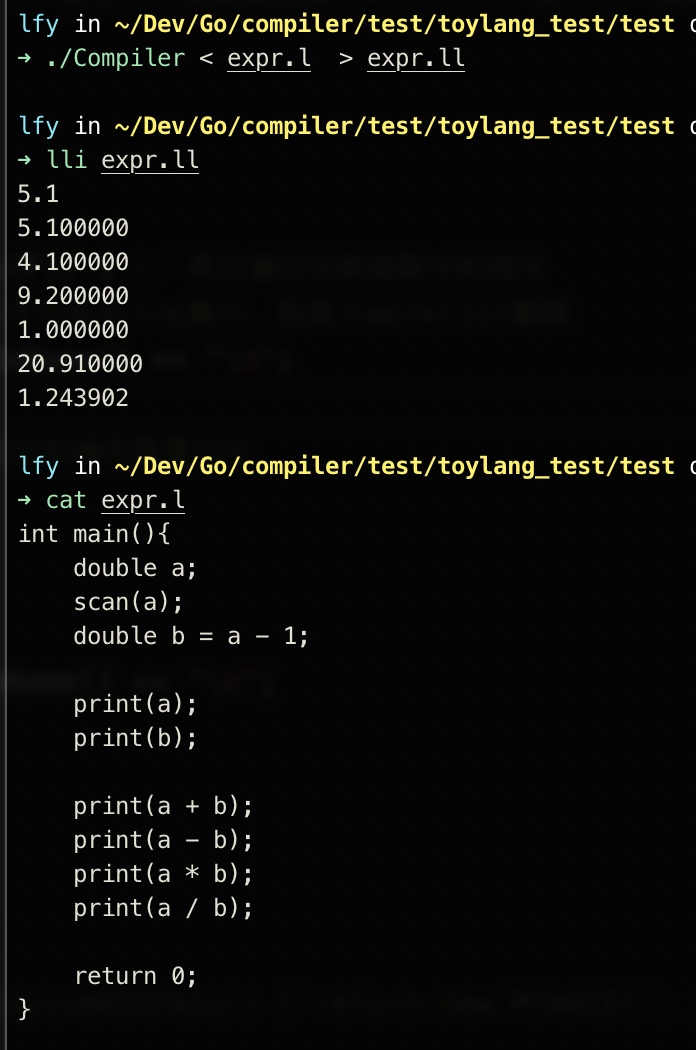

expr & double

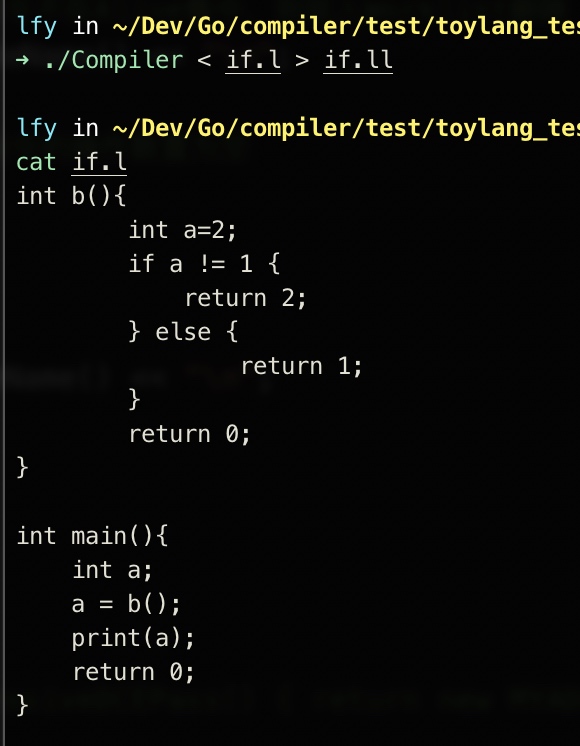

if & func with no args

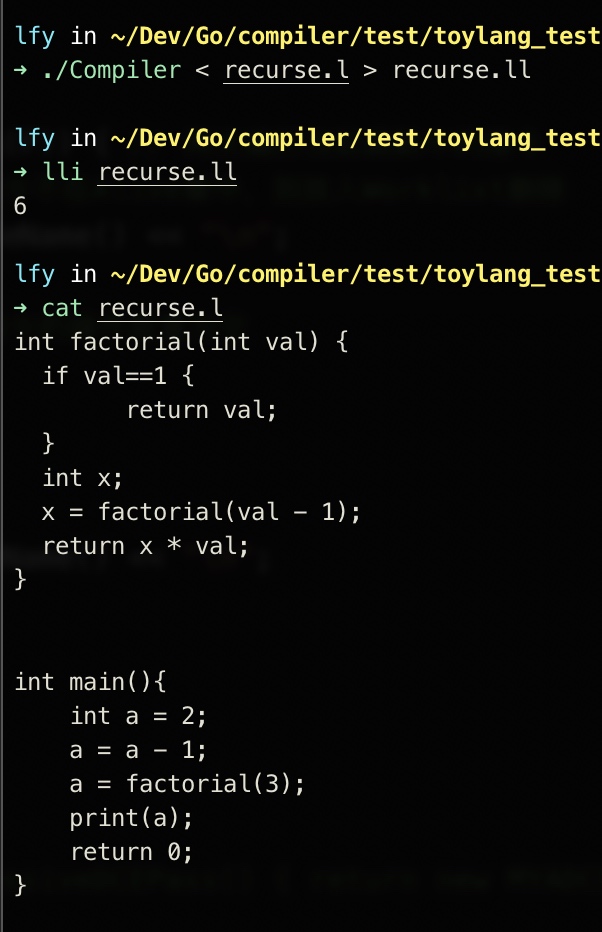

func with args & recurse

Opt Pass Test

MyDCE

左中右分别为:MyDCE优化过的IR、原本的IR、source code。可以看出dce对死代码进行了消除。

MyInline

左右分别为:MyInline优化过的IR、原本的IR。可以看出MyInline对inline函数b进行了展开。

SSA

左右分别为:原本的IR、经过SSA优化过的IR。可以看出我的编译器已经能够生成满足SSA格式的IR,并且能够通过LLVM本身的SROA Pass进行phi指令的插入。

尾调用

所谓为调用,是在函数调用的过程中,如果要再次调用一个函数并且返回,那么应该在这个函数的最后直接通过return调用。比如:

1
2
3
4
5
6
7
8
9
10
11
int id(x) {
return x;
}
int f(a) {
const b = a + 1;
// return id(b); 是尾调用
// return b * id(b); 不是尾调用
}
int main() {
f(1);
}

这样,在f函数要返回时,我们的函数main的栈帧中只需要存id函数的栈帧即可,这样做最大的意义是,当使用递归时,我们可以保证我们的栈帧是个可接受的常量,而不是一直递归导致爆栈。

在LLVM中,想要使用尾调用优化需要显示使用fastcc调用约定。同时还需要加上tail call关键字。使用后我们可以通过LLVM Pass对函数中的return值进行回溯然后进行优化。

9. 设计特色

  1. 在c语言中,多态可以通过函数指针+结构体来实现,通过结构体包含,并将每个语句的具体函数绑定到对应结构体的函数指针来实现Node向下转型,从而实现语法树的生成。而在go语言中,并没有函数指针这一概念,因此需要使用go中的struct和interface来实现多态,并通过interface的断言和反射功能来实现向下转型。具体实现在5.1节语法树设计中有体现。
  2. Github部分commit截图

    目前已经开源在github:
    https://github.com/LFYSec/ToyCompiler

10. 学习过程中,遇到和解决的技术问题

  1. 采用Go语言,如何实现语法树中各节点的多态
    开始的设计是使用Go,但是因为并没有开发编译器的经验,因此我也不知道应该怎么实现语法树。在开发过程中发现需要用到类似函数指针的东西,通过查阅资料用Go的interface解决了问题。
  2. LLVM资料很少,且大多数是英文
    LLVM虽然已经很火了,但是中文资料非常少,并且很老,最靠谱的还是官方文档。初此之外,如果想开发LLVM Pass,那就得掌握一定的LLVM API,而LLVM的版本号更迭实在是太频繁了(不愧是版本号大师),因此我只能通过阅读LLVM doxygen来学习。这里推荐一下LLVM CookBook这本书,虽然也已经很老了,但是还是十分适合入门学习。
